ТЭНы для медицинского оборудования

Зачем в медицинском оборудовании нагреватели?

Нагревательные элементы в медицинском оборудовании обеспечивают стабильные температурные режимы, от которых напрямую зависят точность диагностических процедур, безопасность пациентов и корректность лабораторных процессов. Они используются там, где требуется стерилизация, термостатирование, культивирование клеток, проведение биохимических реакций и подготовка реагентов.

В автоклавах нагрев обеспечивает образование насыщенного пара для уничтожения микроорганизмов, включая устойчивые споры. В инкубаторах — поддерживает физиологическую температуру для роста клеточных культур. В ПЦР-оборудовании — гарантирует точные температурные циклы, без которых невозможна амплификация ДНК.

Современные медицинские нагреватели разрабатываются с учетом санитарных и технических требований: они устойчивы к влаге, коррозии, перепадам температур и агрессивным средам, а материалы исключают загрязнение рабочей зоны. Благодаря этому они являются базовым элементом надежной работы лабораторий и клиник.

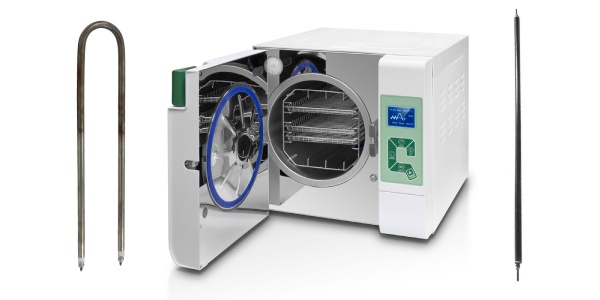

Нагревательные элементы для автоклавов

Автоклавы применяются для стерилизации инструментов и материалов паром под давлением. Обычно процесс проходит при температуре до 134–140 °C и давлении до 2–2,5 атмосфер, что позволяет уничтожать даже споровые формы бактерий.

Основу нагрева в таких системах составляют трубчатые ТЭНы, которые преобразуют электрическую энергию в тепло и нагревают воду до образования пара. Они работают в условиях постоянной влажности и повышенной нагрузки, поэтому изготавливаются из коррозионностойкой нержавеющей стали (AISI 304/316) и имеют герметичную конструкцию.

Для автоклавов важны не только мощность, но и стабильность теплопередачи: равномерный нагрев предотвращает перегрев отдельных зон и обеспечивает корректный цикл стерилизации.

Нагревательные элементы для автоклавов

ТЭНы для сушильных шкафов

Сушильные шкафы используются для сушки и сухожаровой стерилизации инструментов и лабораторной посуды. Температурные режимы обычно находятся в диапазоне 160–180 °C, а длительность обработки может достигать 1–2 часов.

Нагрев в таких установках осуществляется за счет ТЭНов, которые обеспечивают равномерный прогрев воздушной среды внутри камеры. Для повышения эффективности теплообмена применяются конструкции с увеличенной площадью поверхности — оребренные или спиральные элементы.

Материалы нагревателей подбираются с учетом длительной работы при высоких температурах и устойчивости к окислению, что особенно важно при постоянной эксплуатации оборудования в лабораторных условиях.

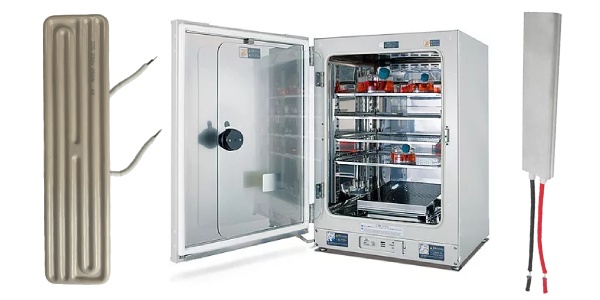

Нагревательные элементы для инкубаторов клеточных культур

Инкубаторы предназначены для поддержания строго контролируемых условий выращивания клеток и микроорганизмов. Основной параметр — стабильная температура около 37 °C, дополненная контролем влажности и уровня CO₂.

Нагревательные элементы в инкубаторах работают в низкотемпературном режиме, но требуют высокой точности. Допустимые отклонения обычно составляют не более ±0,1–0,5 °C. Чаще всего применяются плоские нагревательные панели из керамики или других инертных материалов. Они обеспечивают равномерное распределение тепла и исключают локальные перегревы, которые могут повлиять на жизнеспособность клеточных культур. Дополнительно система компенсирует теплопотери при открытии дверцы за счет быстрого восстановления температуры.

ТЭНы для инкубаторов клеточных культур

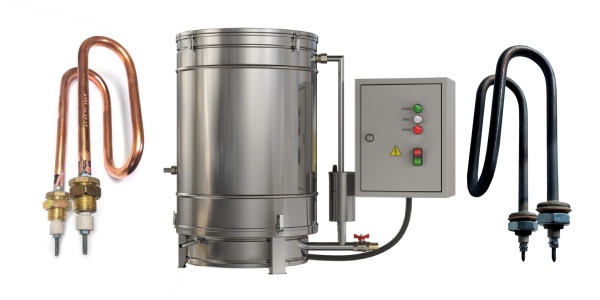

ТЭНы для медицинских дистилляторов воды

Медицинские дистилляторы производят очищенную воду, необходимую для приготовления растворов, стерилизации и лабораторных исследований. Процесс основан на кипении воды с последующей конденсацией пара и отделением примесей.

Нагревательные элементы здесь отвечают за стабильное доведение жидкости до кипения и поддержание процесса испарения. Они работают в условиях высокой влажности и переменных температурных нагрузок, поэтому выполняются из нержавеющей стали AISI 304 или AISI 316.

Современные системы дополнительно оснащаются датчиками уровня воды и температуры, которые предотвращают перегрев и продлевают срок службы ТЭНов, снижая риск выхода оборудования из строя.

ТЭНы для медицинских дистилляторов

Нагревательные элементы для анализаторов и термоциклеров

Термоциклеры и лабораторные анализаторы используются в молекулярной биологии и диагностике, включая ПЦР-исследования. Их работа основана на точном и многократном изменении температуры в диапазоне от 4 °C до 99 °C.

В таких устройствах применяются плоские нагревательные элементы с высокой теплопроводностью (алюминий, керамика). Они обеспечивают быстрый и равномерный нагрев пробирок и стабильность температурных циклов.

Для ускорения переходов между режимами нагрев часто комбинируется с модулями Пельтье, которые обеспечивают не только нагрев, но и активное охлаждение. Это позволяет значительно сократить время анализа и повысить точность результатов.

Ключевые характеристики нагревательных элементов в медицинском оборудовании

Нагревательные элементы в медицинской технике, включая ТЭНы, подбираются с учетом условий эксплуатации, требований к точности и безопасности.

Как выбрать ТЭН для медицинского оборудования

Выбор нагревателя зависит от среды эксплуатации, требуемой точности и типа оборудования.

Для влажных и паровых систем (автоклавы, дистилляторы) важна коррозионная стойкость и герметичность. Для лабораторных приборов (инкубаторы, анализаторы) ключевое значение имеет точность и стабильность температуры. Для сушильных шкафов — равномерность нагрева и устойчивость к длительной работе при высоких температурах.

Также учитываются конструкция ТЭНа: трубчатые подходят для жидкостей, плоские — для камер, картриджные — для компактных узлов.

Ошибки при выборе и эксплуатации ТЭНов

Частая ошибка — подбор ТЭНа только по мощности без учета условий работы. Это может привести к перегреву или недостаточному нагреву оборудования.

Еще одна проблема — неправильный выбор материала. В агрессивных средах неподходящая сталь быстро теряет свойства и выходит из строя.

Также важна корректная установка: плохой контакт с рабочей средой вызывает локальные перегревы и ускоренный износ нагревателя.

Отсутствие регулярного обслуживания приводит к постепенному снижению эффективности и риску нарушения технологических процессов, особенно в медицине.

Особенности применения нагревательных элементов в медицине

Медицинские нагреватели отличаются высокой точностью и стабильностью работы в длительных циклах. В отличие от промышленного оборудования, здесь критична повторяемость температурных режимов.

В стерилизации важна гарантия полного уничтожения микроорганизмов. В инкубаторах — стабильность условий для роста клеток. В ПЦР-оборудовании — быстрые и точные температурные переходы.

Также нагреватели должны быть химически инертными, не выделять загрязнений и выдерживать регулярную дезинфекцию.

Часто задаваемые вопросы:

Итог

Нагревательные элементы в медицинской технике являются критически важным компонентом, обеспечивающим точность, безопасность и стабильность работы оборудования. Их конструкция подбирается под конкретные задачи — от стерилизации до молекулярной диагностики. Надежность ТЭНов напрямую влияет на качество медицинских процедур и достоверность лабораторных результатов.
